一、三合一光伏箱變智能測控裝置發展前景

自動監控系統在光伏電站的運行中起著重要的作用。在數據采集和維護的基礎上，控制發電設備，完成光伏發電設備的遠程管理和自動監控，形成無人值班和少人值班的運行管理模式。在數據采集和維護的基礎上，控制發電設備，完成光伏發電設備的遠程管理和自動監控，形成無人值班和少人值班的運行管理模式。目前，光伏發電技術已經從青春走向成熟，監控系統也呈現出一體化的發展趨勢。

光伏電站箱智能監控裝置在變電站的日常運行中發揮著重要作用。中國的智能技術在許多領域發揮著關鍵作用，電力領域也不例外。光伏電站三合一光伏箱智能測控裝置已成為目前比較先進的技術，可以有效提高變電站的運行穩定性，促進電力行業的可持續發展，具有廣闊的發展前景

二、三合一光伏箱變智能測控裝置概述。

智能控制裝置安裝在光伏變電站箱變控制中，可以實現模擬數據在設備系統運行過程中的隨時采集，實現非電量下的科學保護，提高遠程控制效率，保證同時設備的通信質量，對光伏發電站的穩定運行起到積極的作用。基于光纖以太網連接監控系統，智能控制裝置可以采集光伏變電站箱變，同時實現非電量保護、遠程控制、通信等多種功能，為幾個設備的數據通信提供強有力的技術支持，同時也為光伏電站中的信息智能化采集提供了有效的連接管理念。

智能監控裝置可以設置在光伏電站箱變低壓開關柜中，以改善傳統設備系統，提高智能通信效果和箱變檢測、控制和保護效果。此外，智能監控裝置的應用還可以減少系統中通信設備和交換機的使用數量，削弱管理的復雜性，加快集成控制過程。降低光伏電站建設、運行和維護的成本投入。

三、三合一光伏箱變智能測控裝置的功能設置。

1箱變保護功能。

對于三路或三路以上的DC輸入，熱電阻可以根據工程實際情況采用更靈活的組合方式，采集變壓器油溫和箱內環境溫度，避免變壓器溫度上升過大，受到很大影響。該裝置不僅可以保護變電器，還可以在瓦斯跳閘后及時報警。如果變壓器在運行過程中出現明顯的運行故障，瓦斯和油位也會發出指令，及時切斷變壓器線路，使變壓器停止運行，及時排除故障。電流電壓也可以通過三級電流保護來調節，以避免設備運行過程中出現的穩定障。

2箱變測控功能。

雙分裂變壓器主要用于光伏電站變電箱的運行，線路直接連接在逆變器的低壓交流電上。電壓升至指定位置后，電站可以直接有效連接。為了促進雙分裂變壓器的正常運行，智能測控裝置配備了雙功率點，可以隨時收集和處理保險絲和箱門開關信號。作為系統中比較重要的運行設備，通信和傳動功能在智能監控設備安裝后對該設備進行了科學的檢測。該設備具有相對完善的擴展性能，通信協議也能高度滿足電站監控系統的運行需求。在使用規范的約束下，將其轉化為符合要求的約束形式，增強系統接入的效果。此外，接入逆變器和匯流箱后，可以直接接收環網交換機和通信管理機中的數據信息。該裝置可以遠程開關，提高人員操作的便利性。此外，該裝置還可以完成事件報告處理和操作記錄，可以左右存儲存。這樣的設備在行業內通常被稱為通訊管理機代表企業有杭州領祺科技和部分國企子公司。

3. 智能監控裝置硬件的合理選擇

以杭州領祺科技旗下產品通訊管理機Pbox6140為例，該設備采用ARM雙核架構的處理器單核頻率1.2Ghz據加上8GB的大存儲空間可以較快的處理采集乃的電力設備運行數據，通管理機內部設置的元器件均可在- 40°C-+80°C時安全穩定運行，方便用戶部署在環境惡劣的戶外使用場景或者條件簡單的變電箱內。

四、三合一光伏箱變智能測控裝置組網配置要求。

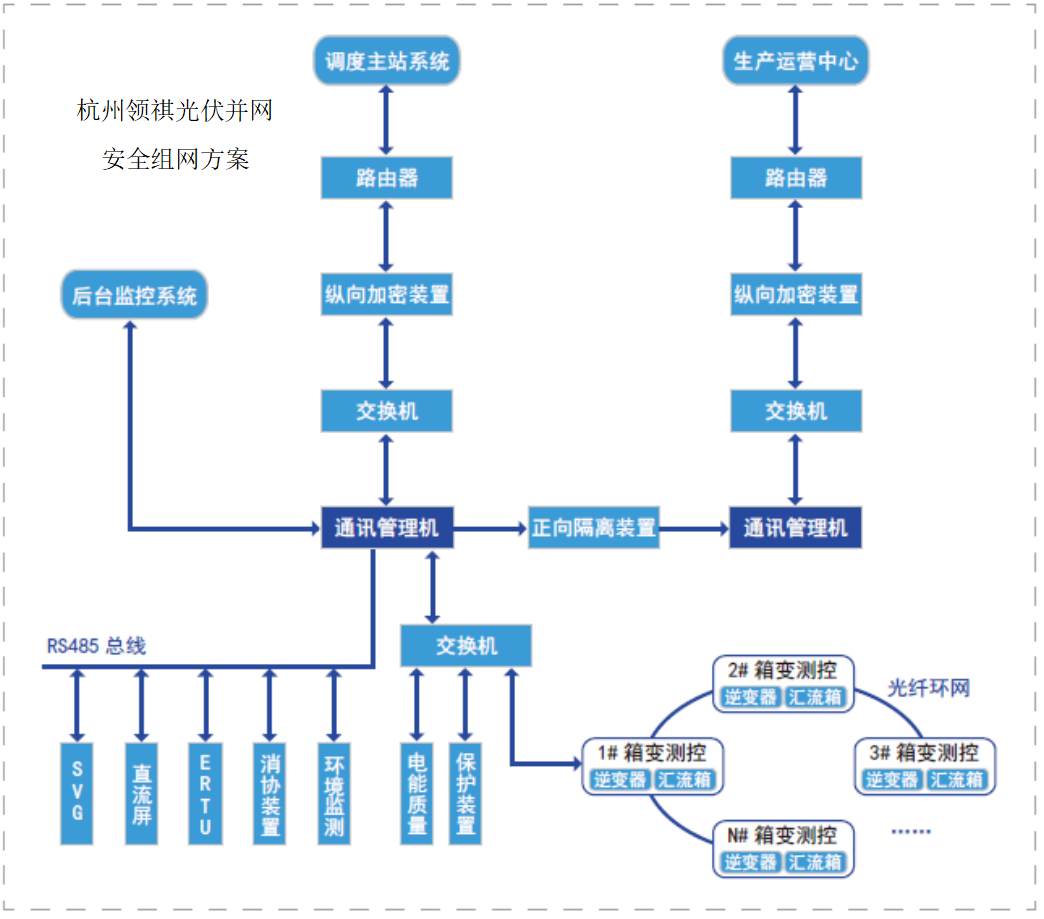

光伏電站設備覆蓋面廣，接地設備與控制室之間的距離差異較大。箱變智能測控裝置組網時，應科學規劃，根據現階段的發展情況選擇組網配置方案，明確箱變、匯流箱、逆變器等設施的位置，將逆變器周圍的電氣設備連接到智能監控裝置，形成星形拓?fù)渚W(wǎng)絡。之后需要嚴格按照規范要求連接一個三合一的光伏箱變智能測控裝置，為光環網系統的正常運行提供保障。光纖環網還可以引出兩條光纖，設置在自動監控系統的主要設備層中，以確保光伏電站的自動控制。

自動監控系統結構多，主要結構有光環網絡、計算機、報警設備、網絡和打印設備。箱變智能控制裝置還可以收集和控制附近電氣設備的模擬信號和開關信號，也可以上傳到自動監控系統的后臺主機，在短時間內對被控對象進行全方位的安全監控。

箱變智能測控單元具有保護功能，在光纖網絡的基礎上形成不同的子網絡。這些子網絡與自動監控設備有一定的連接形式。借助子網絡獲取的數據信息，可以實現對箱變的智能監控，快速收集和處理信息數據，及時解決存在的風險問題，監控和調節光伏電站。運行參數可以根據運行需要設置，事件可以記錄，參數可以計算，運行管理水平可以提高，運行規范性和標準性可以加強。

在安裝過程中，三合一光伏箱變智能測控裝置設置了兩個獨立的光纖通信模塊。借助CPLD數字控制技術，可以科學控制光線環網，同時在系統中設置自愈功能，快速處理一些小問題，減少不良因素的影響，提高運行效率，集成優勢明顯，系統運行安全可靠，編程可以根據實際情況進行修改，也可以實現動態重建。控制電路裝置由分頻器、中心狀態機和數據發送器組成，光纖通道切換的速度可以通過數字控制芯片和技術有效提高，穩定性更好。

三合一光伏箱變智能測控裝置的應用可以促進光伏站設備的一體化建設，降低設備成本。智能測控裝置可以保護箱變和周邊設備，保證設備運行的穩定性、安全性和設備數據的準確性。由此可見，光伏電站三合一光伏箱變智能測控裝置具有很大市場和廣闊的發展前景。
